机顶盒刷NAS系列跑芯片型号获得reg名称教程

机顶盒刷家用NAS-跑芯片型号教程

一、工具

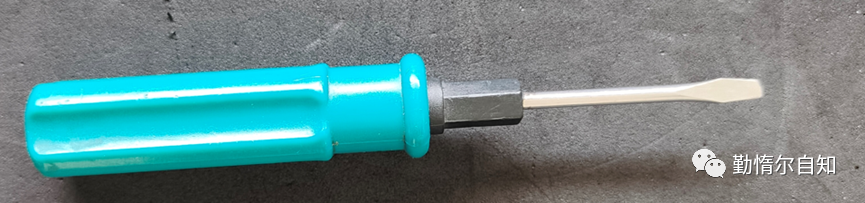

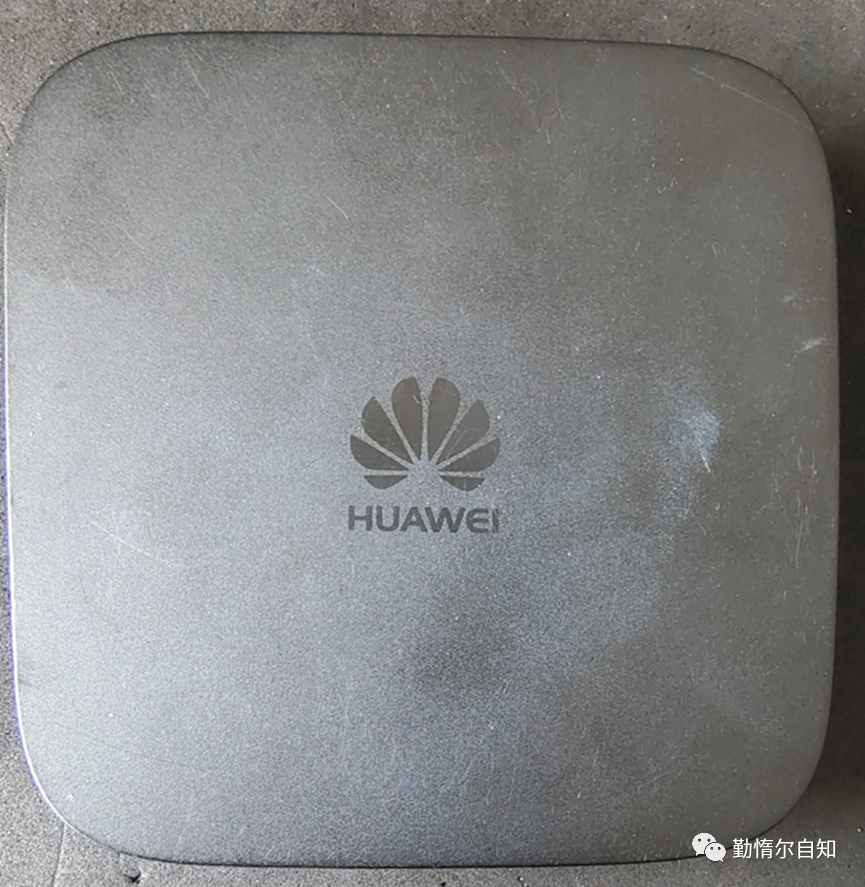

机顶盒、螺丝刀、USB转TTL下载线

)

USB转TTL线，淘宝很多，最好是带个排针吧。

二、软件

刷机软件：HiTool 5.3.12

三、过程

a）打开机顶盒

只需要拆这两个螺丝就可以了，剩下就是撬开就可以了。

周围是一个圈塑料卡子，别弄坏了

b)连接好TTL线和机顶盒

只需要 GND、TX、RX就可以了

连接排针和TTL线，然后插入这个孔，最好是焊接，不然不稳定。

注意：不同TTL线的颜色，表示RX、TX含义不同，具体的看买的是啥线，只要别短路烧坏，如果通讯有问题，一般TX、RX换一下就可以了！

c)查看串口号

我的是com4，记住com4!!

一般都是免驱动的，或者无非就是CH340 、PL2303一类的芯片，自己网上下载或者找卖家要都可以！

d)打开HiToll

刚开始不知道芯片型号，芯片随便选！！！

单击：打开终端工具

e)连接终端

选择串口，就是之前设备管理器里面的串口号

f)断电重新上电（不要拔掉TTL线缆）

好了，芯片号hi3798mv100！

PS：其实也可以不用这个工具，随便找一个串口调试工具，只要把波特率设置好，设备重启，自动就可以读出来了。

用这个hiTool主要是后面要刷程序。。

（下面是串口调试软件的，读出来的）
